瑞浪市で建築を考え中の方に贈る地縄工事の方法

工事現場の管理やメンテナンス等を担当する
工務課、植松達矢です。
注文住宅の工事についての事を
色々紹介しています。
・二級施工管理技士。
・福祉住環境コーディネーター2級。

今回は地縄張り（建物の位置出し）と昔ながらの知恵を紹介します。

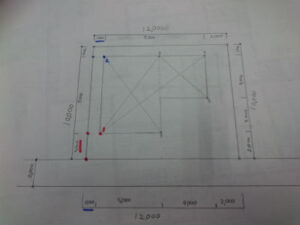

まず現地に行く前の準備、図面の段階で建物の数字、縦①と横②から対角線（建物内の斜めの線）③を出します。

出し方の式は「√（①×①）+（②×②）」①と②の二乗の数を足して出来た数を√（ルート）の中に入れると対角の数③が出るのでこれで地縄の準備完了です。
例：縦が7000㎜：横は5000㎜だと（対角）は8602.3㎜〜になります。

正方形の場合のみ、長さ×√2でも出せます。

最近では便利な世の中になって、インターネットで対角線の出し方を調べると①と②の２辺の入力のみで対角の計算ができて、アプリにも近い事が出来る物がある様です。

現地についてから建物位置を出すには、配置の基準（境界杭）と敷地の境界線（杭同士の間の線）が必要になります。
まずは建物の平行基準になる境界線を出して、杭から建物までの距離を出す。
ブロック等が建物と境界の間にある場合は、境界からブロックの距離を差し引いた数字を元にする場合や、ブロックの内側に代わりの基準線を設置する事もあります。

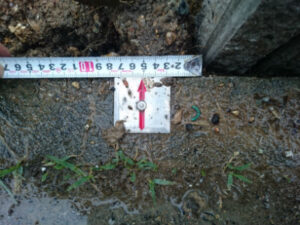

その位置から直角に、決めた距離に従って建物の位置を1カ所出してピンを打ちます。

※直角の出し方
①直角三角形（3・4・5）の倍数（6・8・10）を使って、直角定規「オオガネ（大矩）」（※でっかい定規）を作り直角を出す。
②平方根（√）1.41421356「ひと　よ　ひと　よ　に　ひと　み　ご　ろ」を使って、基準線と基準点を元に小さい正方形1000㎜（1M）の対角で出た直角の線を延長する。
次に境界から同じ距離と、1カ所目のピンから建物の長さ分を結んだ所に2カ所目のピンを打ち位置出し。

出し終えたら1と2のピン同士の間に、建物の基準線が一つできます。

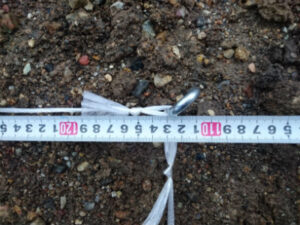

最後に2つのピンにゼロを合わせて建物の「もう一つの距離」と「対角線」が合わさる所で、残りの2カ所を出していきピンを打つと建物の本体となる基準の四角形が完成です。
L字型やコの字型などの変形した建物は、本体の四角形の線から同じように距離と対角線を結んで位置出しピンを打ちます。

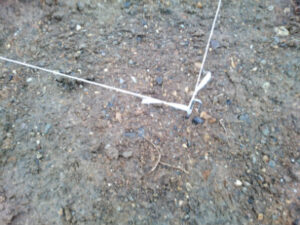

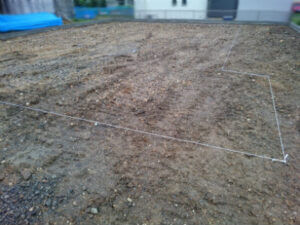

全ての位置を出し終えたらビニールヒモ等で打ち終えたピンの間を繋ぎ、地縄張り（建物の位置出し）完了です。

※途中で直線が遮られる場合は基準点を増やして、違う対角を使って数回に分けて出す事もあります。

建物の基準になる物なので確認をしっかりと行いながら設置します。
地縄（建物の位置出し）完了後は、高さの基準になるレベル出しです。

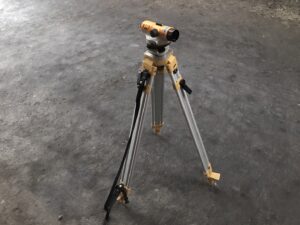

普段は専用の道具、オートレベル（水平を見る道具）

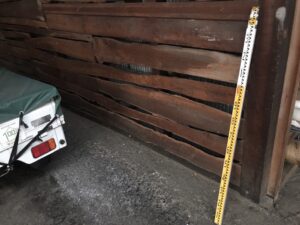

スタッフ（5㎜毎にメモリの付いた伸縮出来る長い棒）を使い高さを出します。

「BM（ベンチマーク）基準点」と地面や外周のブロック等の高さを比べて、その差から「GL（グランドライン）地面の高さ」を出してブロック等に高さを記入します。

高価な道具になるので簡単には入手できません、それでも高さを知りたい時には身近にある簡単な道具を使って行える方法をご紹介。

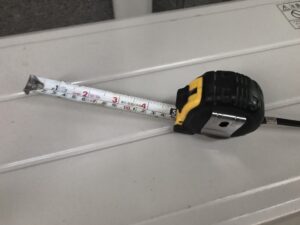

必要な物はメジャー・巻き尺・スケール（長さが見られる物）

透明なホース（長い物）

漏斗・じょうご（ホースに水を入れる時に便利）

上の3点があると実は大まかに水平を出すことが出来ます。
方法は漏斗と透明なホースをつなぎ、水溜め側の高さが記入したい高さをまたぐ辺りで動かない様に固定して水を入れてから、基準になる高さにホースを合わせて目安線を記入すると準備完了。

※この時ペットボトル等を代用する場合は、ひっくり返した容器の底に穴を開けて真空にならない様にしてください。
後はホースの先から水をこぼさない様に、高さを比べたい所に持っていき、ホースの線に水の高さを合わせて壁側にも線を記入。
その線からそれぞれの高さを比べれば、基準になる地面の高さを出す事が出来ます。
